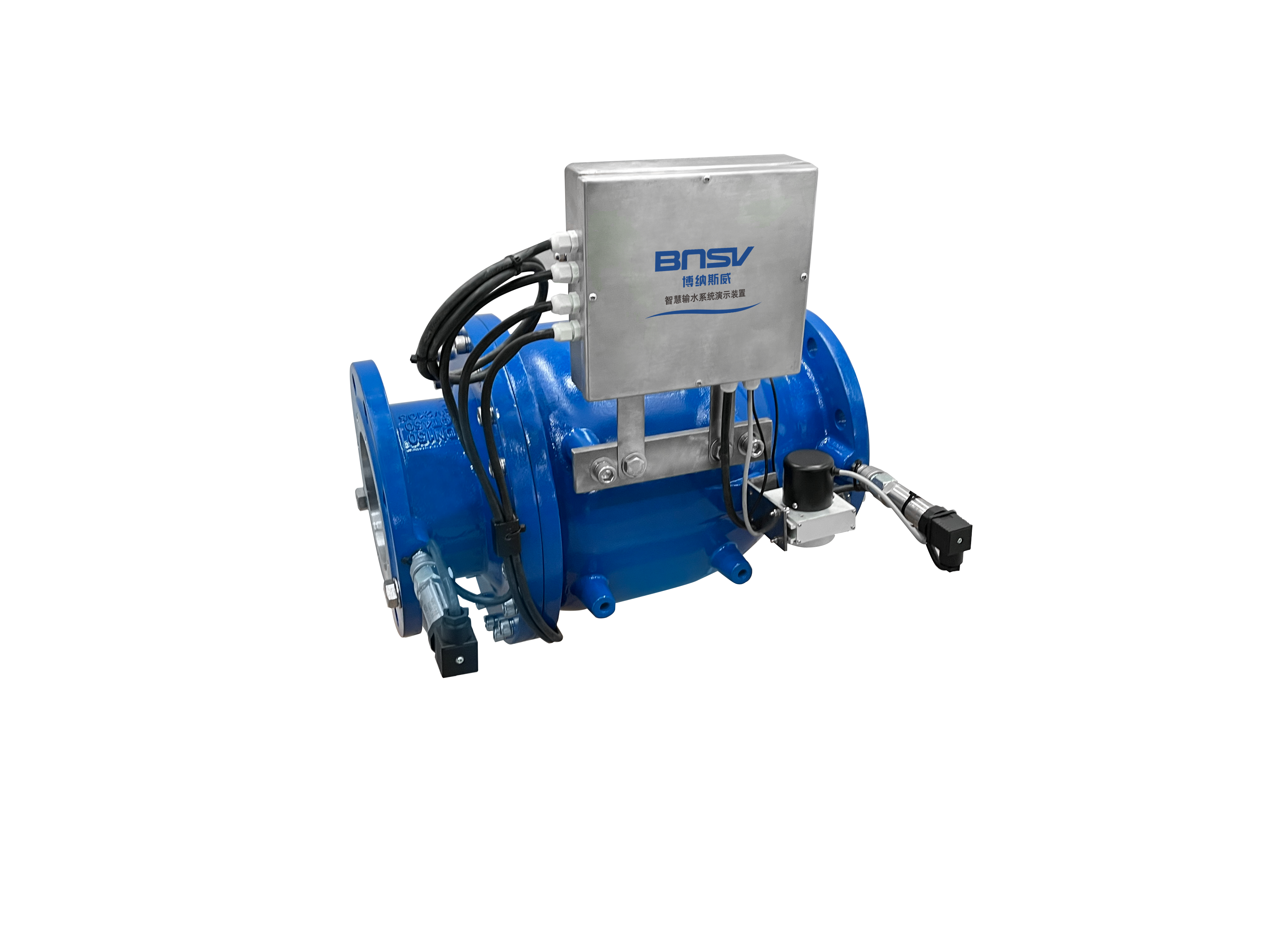

BNSV 智能調節閥
概述
BVZL146X智能調節閥是一種軸流式水力自驅動調節閥，通過弱電控制水力通道實現閥門自動調節，閥自身控制邏輯內置于控制模塊，對系統要求而言，閥門如何調節不需要外界干涉，傳統意義上的閥門執行機構被控制模塊所取代，相應的，傳統執行機構的精度范圍、調節時間、調節量等范圍門檻，對于本產品來說都不受限制。
1、閥門控制原理，采用水力自驅動，設計了差動式結構，利用水力自身的能量驅動閥門動作，調節功能的實現，只需要控制驅動差動部件的水進出的量即可。
2、通過上、下游通道高頻電磁閥的跳動次數來精準控制進出水流量，該流量在差動部件即活塞腔體內部轉換為腔體體積變化，該體積變化對應閥門開度變化，通過這樣的控制方式，將調節閥的調節特性由連續型改為離散型，將模擬量變成數字量。
3、控制模塊通過壓力傳感儀、位移傳感儀對閥門上下游壓力、閥門開度行程進行實時監測，同時接入輸水系統其他節點位置發送的實時流量、壓力信號，對閥門流量系數進行實時演算，對閥門執行的調節參數進行自主優化，可實現DMA分區自主壓力管理。
4、閥門自帶水力發電系統，在閥門節流件部位，采集水力能，收集至蓄電裝置，對閥門自身的弱電系統進行供電，無需外部電源供電，具有環保節能、集成控制、降低噪音等特點。
名：智能調節閥
型號：BVZL146X-16Q
壓力：PN16
前閥體：QT450-10
后閥體：QT450-10
活塞：SS304
介質：水
.
