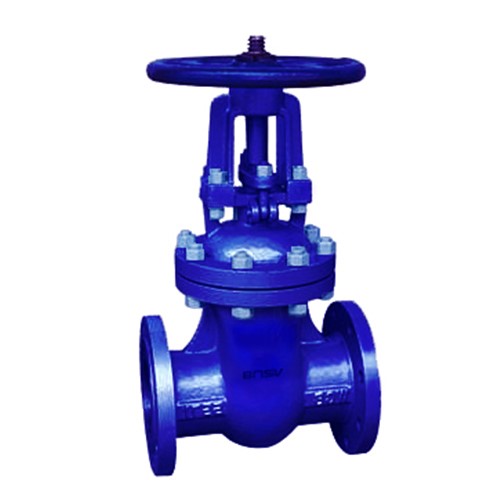

硬密封閘閥是較早被發明的閥門之一，依靠手輪旋轉力將閘板擠壓閥座，形成強制密封，以保證密封副的密封性能。閘板兩個密封面成楔形，與閥體閥座度數相同，閘板的運動方向與流體方向相垂直與閥座楔合達到密封比壓，密封符合國家標準。銅合金密封面良好的耐腐蝕性與耐髙溫性，可使用在橡膠不能使用的工況中，適用于消防、工業等水系統，接通或截?cái)喙苈费b罝使用，起到檢修閥、開關閥、排空閥等功能。
閥體、閥蓋 | 閥板、閥座 | 閥桿 | 閥桿螺母 | 填料 | 手輪 |
碳素鋼 | 優良碳鋼+硬質合金或不銹鋼 | 鉻不銹鋼 | 鋁青銅 | 石墨石棉盤根 | 可鍛鑄鐵 |
鉻鎳鈦鋼 | 不銹鋼、不銹鋼+硬質合金 | 鉻鎳鈦不銹鋼 | 鋁青銅 | 聚四氟乙烯 | 可鍛鑄鐵 |
鉻鎳鉬鈦鋼 | 不銹鋼、不銹鋼+硬質合金 | 鉻鎳鈦不銹鋼 | 鋁青銅 | 聚四氟乙烯 | 可鍛鑄鐵 |
鉻鉬鋼 | 合金鋼+硬質合金 | 鉻鉬鋼 | 鋁青銅 | 柔性石棉 | 可鍛鑄鐵 |
稱通徑 | 主要外形尺寸和連接尺寸 | |||||||
L | D | D1 | D2 | b | Z-d | H | D0 | |
Z41H-16C | ||||||||
15 | 130 | 95 | 65 | 45 | 14-2 | 4-Φ14 | 170 | 120 |
20 | 150 | 105 | 75 | 55 | 14-2 | 4-Φ14 | 190 | 140 |
25 | 160 | 115 | 85 | 65 | 14-2 | 4-Φ14 | 205 | 160 |
32 | 180 | 135 | 100 | 78 | 16-2 | 4-Φ18 | 270 | 180 |
40 | 200 | 145 | 110 | 85 | 16-3 | 4-Φ18 | 310 | 200 |
50 | 250 | 160 | 125 | 100 | 16-3 | 4-Φ18 | 358 | 240 |
65 | 265 | 180 | 145 | 120 | 18-3 | 4-Φ18 | 373 | 240 |
80 | 280 | 195 | 160 | 135 | 20-3 | 8-Φ18 | 435 | 280 |
100 | 300 | 215 | 180 | 155 | 20-3 | 8-Φ18 | 500 | 300 |
125 | 325 | 245 | 210 | 185 | 22-3 | 8-Φ18 | 614 | 320 |
150 | 350 | 280 | 240 | 210 | 24-3 | 8-Φ23 | 674 | 360 |
200 | 400 | 335 | 295 | 265 | 26-3 | 12-Φ23 | 811 | 400 |
250 | 450 | 405 | 355 | 320 | 30-3 | 12-Φ25 | 969 | 450 |
300 | 500 | 460 | 410 | 375 | 30-3 | 12-Φ25 | 1145 | 580 |
350 | 550 | 520 | 470 | 435 | 34-4 | 16-Φ25 | 1280 | 640 |
400 | 600 | 580 | 525 | 485 | 36-4 | 16-Φ30 | 1452 | 640 |
