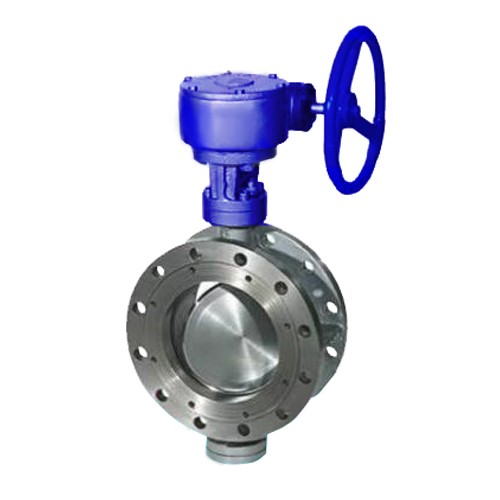

BNSV 旋球閥
概述
旋球閥的主要特點是不但能在正向壓力中可靠地關斷，在反向壓力或反向壓力遠大于正向壓力中同樣能可靠地關斷。在密封副的兩個密封面上可根據不同的硬度需要運用太空等離子噴涂、以太激光濺射、真空保護滲復堆焊等先進工藝形成馬氏體不銹鋼、奧氏體不銹鋼、硬質合金、金屬陶瓷、人造金剛石等梯度功能材料。能自動對正中心，并能自動越程補償磨損。關閉時充分利用旋球閥內介質的能量，自動加以極高密封比壓，使高硬密封副達到可靠的零泄漏。瞬間關閉、瞬間打開密封副間無摩擦。旋球閥其主體結構類似蝶閥，具有蝶閥的結構短、體積小的特點，因而可制造特大口徑、超大口徑的閥門。
旋球閥的主要特點是不但能在正向壓力中可靠地關斷，在反向壓力或反向壓力遠大于正向壓力中同樣能可靠地關斷。在密封副的兩個密封面上可根據不同的硬度需要運用太空等離子噴涂、以太激光濺射、真空保護滲復堆焊等先進工藝形成馬氏體不銹鋼、奧氏體不銹鋼、硬質合金、金屬陶瓷、人造金剛石等梯度功能材料。能自動對正中心，并能自動越程補償磨損。關閉時充分利用旋球閥內介質的能量，自動加以極高密封比壓，使高硬密封副達到可靠的零泄漏。瞬間關閉、瞬間打開密封副間無摩擦。旋球閥其主體結構類似蝶閥，具有蝶閥的結構短、體積小的特點，因而可制造特大口徑、超大口徑的閥門。
零部件名稱 | 材料名稱 |
閥體 | 鎳鉻鑄鐵、不銹鋼等特殊材料 |
閥板 | WCB、Q235、不銹鋼 |
閥桿 | 不銹鋼 |
閥座 | WCB、Q235、不銹鋼 |
通徑DN | A | B | C | D | E | H | L | N__Фd | ||||||
手動 | 氣動 | 電動 | 手動 | 氣動 | 電動 | 對夾式 | 法蘭式 | 對夾式 | 法蘭式 | |||||
50 | 88 | 110 | 140 | 112 | 200 | 245 | 255 | 350 | 625 | 530 | 43 | 108 | 4-M14 | 4-M14 |
65 | 108 | 130 | 160 | 115 | 200 | 245 | 255 | 370 | 625 | 530 | 46 | 112 | 4-M14 | 4-M14 |
80 | 124 | 150 | 190 | 120 | 200 | 245 | 255 | 380 | 645 | 565 | 64 | 114 | 4-M18 | 4-M18 |
100 | 144 | 170 | 210 | 138 | 200 | 355 | 255 | 420 | 675 | 600 | 64 | 127 | 4-M18 | 4-M18 |
125 | 174 | 200 | 240 | 164 | 200 | 355 | 255 | 460 | 715 | 640 | 70 | 140 | 4-M18 | 8-M18 |
150 | 199 | 225 | 265 | 175 | 280 | 355 | 315 | 55 | 800 | 705 | 76 | 140 | 4-M18 | 8-M18 |
200 | 254 | 280 | 320 | 200 | 425 | 250 | 315 | 760 | 850 | 775 | 89 | 152 | 4-M18 | 8-M18 |
250 | 309 | 335 | 375 | 230 | 425 | 250 | 315 | 830 | 925 | 945 | 114 | 165 | 4-M18 | 12-M18 |
300 | 363 | 395 | 440 | 260 | 560 | 450 | 315 | 895 | 1035 | 1070 | 114 | 178 | 4-M22 | 12-M22 |
350 | 413 | 445 | 490 | 300 | 560 | 450 | 315 | 950 | 1070 | 1140 | 127 | 190 | 4-M22 | 12-M22 |
400 | 463 | 495 | 540 | 340 | 580 | 450 | 315 | 1190 | 1190 | 1210 | 140 | 216 | 4-M22 | 16-M22 |
450 | 518 | 550 | 595 | 350 | 580 | 650 | 714 | 1255 | 1250 | 1335 | 152 | 222 | 4-M22 | 16-M22 |
500 | 568 | 600 | 645 | 380 | 580 | 650 | 714 | 1305 | 1290 | 1415 | 152 | 229 | 4-M22 | 20-M22 |
600 | 667 | 705 | 755 | 450 | 660 | 850 | 810 | 1340 | 1455 | 1605 | 178 | 267 | 4-M24 | 20-M26 |
700 | 772 | 810 | 860 | 480 | 550 | 850 | 810 | 1520 | 1585 | 1844 | 229 | 292 | 4-M24 | 24-M26 |
800 | 878 | 920 | 975 | 530 | 550 | 1250 | 810 | 1710 | 1700 | 2040 | 241 | 318 | 4-M27 | 24-M30 |
900 | 978 | 1020 | 1075 | 580 | 550 | 1250 | 863 | 1810 | 1965 | 2255 | 241 | 330 | 4-M27 | 24-M30 |
1000 | 1078 | 1120 | 1175 | 650 | 750 | 1250 | 863 | 1960 | 2015 | 2380 | 300 | |||
