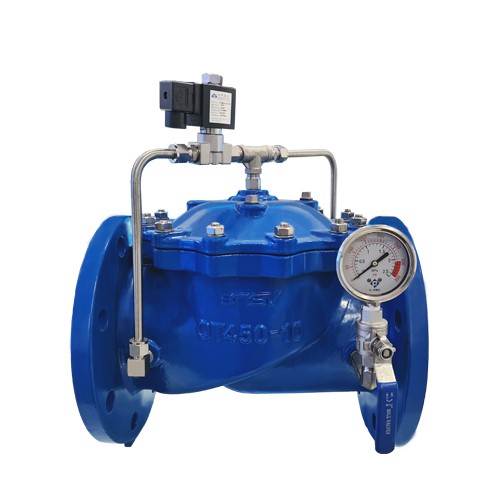

由主閥、針閥、電磁導閥與球閥組成。水力電動控制閥是用于安裝在管路中作為電動遙控開啟和關閉的功能，同時可加裝速度調控裝置，可取代啟閉閘閥或蝶閥的大型電動裝置。維修簡單、使用方便、安全可靠。電磁水力控制閥產品廣泛用于高層建筑、生活區等供水管網系統及城市供水工程。
零件名稱 | 零件材料 |
閥體閥蓋 | QT450/WCB |
閥座閥盤 | QT450+EPDM/銅合金 |
密封圈O型圈 | 丁腈橡膠 |
閥桿 | 2Cr13 |
彈簧 | 50CrVA |
針型閥 | 銅合金 |
球閥 | 銅合金 |
電磁導閥 | 不銹鋼 |
微型過濾器 | 不銹鋼 |
公稱通徑DN | L | H | H1 | A | B |
50 | 250 | 335 | 90 | 170 | 170 |
65 | 280 | 345 | 98 | 180 | 180 |
80 | 310 | 355 | 110 | 190 | 190 |
100 | 350 | 365 | 120 | 200 | 200 |
125 | 400 | 445 | 145 | 215 | 215 |
150 | 450 | 460 | 155 | 230 | 230 |
200 | 550 | 505 | 190 | 255 | 255 |
250 | 650 | 550 | 250 | 295 | 295 |
300 | 800 | 710 | 290 | 325 | 325 |
350 | 900 | 725 | 330 | 380 | 380 |
400 | 1000 | 760 | 360 | 415 | 415 |
450 | 1000 | 810 | 445 | 435 | 435 |
500 | 1100 | 865 | 495 | 460 | 460 |
600 | 1100 | 935 | 550 | 520 | 520 |
700 | 1450 | 1000 | 605 | 570 | 570 |
800 | 1560 | 1100 | 730 | 620 | 620 |
900 | 1800 | 1205 | 800 | 670 | 670 |
1000 | 2000 | 1330 | 910 | 830 | 830 |
